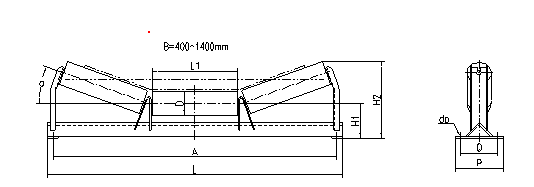

过渡托辊组

过渡托辊组布置在端部滚筒与第一级承载托辊之间，以降低输送带边缘应力，避免撒料情况的发生。过渡托辊组按槽角可分为10º、20º、30º三种。

槽形过渡托辊标记方法：
TS<探索>-CTT<槽形过渡托辊>-40<带宽400mm>-20<20°槽角>-（1）<辊径和轴承型号>

　

　

带宽	型号	辊子			轴承型号	A	L	H₁	H₂			P	Q	d₀	重量（千克）
带宽	型号	辊子型号	D	L₁	轴承型号	A	L	H₁	10º	20º	30º	P	Q	d₀	10º	20º	30º
400	TS-CTT-40	CR-89-204-145	89	145	204	640	690	125	198	223	246	190	140	M12	14	15	16
450	TS-CTT-45	CR-89-204-165	89	165	204	690	740	125	201	230	256	190	140	M12	15	16	17
500	TS-CTT-50	CR-89-204-200	89	200	204	740	800	135.5	218	254	288	170	130	M12	16	17	18
600	TS-CTT-60	CR-89-204-210	89	210	204	840	890	140	224	260	182	200	150	M12	17	18	19
650	TS-CTT-65	CR-89-204-250	89	250	204	890	950	135.5	226	271	313	170	130	M12	19	20	21
750	TS-CTT-75	CR-114.3-205-265	114.3	265	205	1040	1090	150	257	301	344	210	160	M12	21	22	23
……

……
2400	TS-CTT-240-1	CR-159-308-900	159	900	308	3020	3100	285.5	523	676	818	250	190	M20	225	228	231
	TS-CTT-240-2	CR-159-309-900	159	900	309	3020	3100	285.5	523	676	818	250	190	M20	243	246	249
	TS-CTT-240-3	CR-165.2-309-900	165.2	900	308	3020	3100	285.4	527	679	821	250	190	M20	226	229	232
	TS-CTT-240-4	CR-165.2-309-900	165.2	900	309	3020	3100	285.4	527	679	821	250	190	M20	244	247	250
	TS-CTT-240-5	CR-194-308-900	194	900	308	3020	3100	293	549	700	841	250	190	M20	281	284	287
	TS-CTT-240-6	CR-194-310-900	194	900	310	3020	3100	313	569	720	861	250	190	M20	322	325	328
