平行回程托辊组

回程托辊用来支承回程输送带.它分为梳型托辊、螺旋托辊和平行光面托辊。

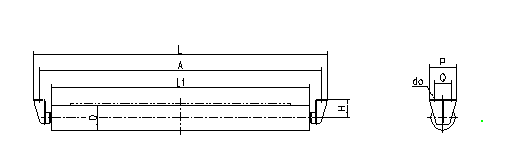

平行下托辊标记方法：

TS<探索>-RF<平行下托辊>-40<带宽400mm>-（1）<辊径和轴承型号>


带宽	型号	辊子			轴承型号	A	L	H	P	Q	d₀	重量（Kg)
带宽	型号	辊子型号	D	L₁	轴承型号	A	L	H	P	Q	d₀	重量（Kg)
400	TS-RF-40	CR-89-204-460	89	460	204	640	690	100	120	60	M12	12
450	TS-RF-45	CR-89-204-510	89	510	204	690	740	100	120	60	M12	13
500	TS-RF-50	CR-89-204-600	89	600	204	740	792	100	145	90	M12	14
600	TS-RF-60	CR-89-204-660	89	660	204	840	890	100	120	60	M12	15
650	TS-RF-65	CR-89-204-750	89	750	204	890	942	100	145	90	M12	16
750	TS-RF-75	CR-114.3-205-850	114.3	850	205	1040	1090	100	120	60	M12	17
……

……
2400	TS-RF-240-1	CR-159-308-2800	159	2800	308	3020	3110	100	210	150	M20	100
	TS-RF-240-2	CR-159-309-2800	159	2800	309	3020	3110	100	210	150	M20	111
	TS-RF-240-3	CR-165.2-308-2800	165.2	2800	308	3020	3110	160	210	150	M20	102
	TS-RF-240-4	CR-165.2-310-2800	165.2	2800	310	3020	3110	160	210	150	M20	113
	TS-RF-240-5	CR-194-308-2800	194	2800	308	3020	3110	117.5	210	150	M20	150
	TS-RF-240-6	CR-194-310-2800	194	2800	310	3020	3110	117.5	210	150	M20	161

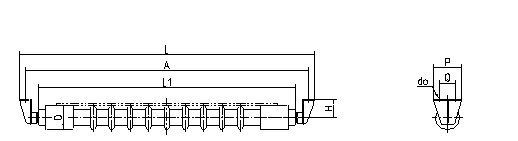

螺旋下托辊标记方法：

TS<探索>-RSP<螺旋下托辊>-40<带宽400mm>-（1）<辊径和轴承型号>

带宽	型号	辊子			轴承型号	A	L	H	P	Q	d₀	重量（Kg)
带宽	型号	辊子型号	D	L₁	轴承型号	A	L	H	P	Q	d₀	重量（Kg)
400	TS-RSP-40	SPR-89-204-460	89	460	204	640	690	100	120	60	M12	18
450	TS-RSP-45	SPR-89-204-510	89	510	204	690	740	100	120	60	M12	19
500	TS-RSP-50	SPR-89-204-560	89	560	204	740	792	100	145	90	M12	20
600	TS-RSP-60	SPR-89-204-660	89	660	204	840	890	100	120	60	M12	21
650	TS-RSP-65	SPR-89-204-750	89	750	204	890	942	100	145	90	M12	22
750	TS-RSP-75	SPR-114.3-205-850	114.3	850	205	1040	1090	100	120	60	M12	23
……

……
2400	TS-RSP-240-1	SPR-159-308-2800	159	2800	308	3020	3110	100	210	150	M20	106
	TS-RSP-240-2	SPR-159-309-2800	159	2800	309	3020	3110	100	210	150	M20	108
	TS-RSP-240-3	SPR-165.2-308-2800	165.2	2800	308	3020	3110	160	210	150	M20	109
	TS-RSP-240-4	SPR-165.2-310-2800	165.2	2800	309	3020	3110	160	210	150	M20	112
	TS-RSP-240-5	SPR-194-308-2800	194	2800	308	3020	3110	117.5	210	150	M20	166
	TS-RSP-240-6	SPR-194-310-2800	194	2800	310	3020	3110	117.5	210	150	M20	167

梳形下托辊标记方法：

TS<探索>-RFSL<梳形下托辊>-40<带宽400mm>-（1）<辊径和轴承型号>

带宽	型号	辊子			轴承型号	A	L	H	P	Q	d₀	重量（Kg)
带宽	型号	辊子型号	D	L₁	轴承型号	A	L	H	P	Q	d₀	重量（Kg)
400	TS-RFSL-40	SLR-89-204-460	89	460	204	640	690	100	120	60	M12	12
450	TS-RFSL-45	SLR-89-204-510	89	510	204	690	740	100	120	60	M12	13
500	TS-RFSL-50	SLR-89-204-600	89	600	204	740	792	100	145	90	M12	14
600	TS-RFSL-60	SLR-89-204-660	89	660	204	840	890	100	120	60	M12	15
650	TS-RFSL-65	SLR-89-204-750	89	750	204	890	942	100	145	90	M12	16
750	TS-RFSL-75	SLR-114.3-205-850	114.3	850	205	1040	1090	100	120	60	M12	17
……

……
2400	TS-RFSL-240-1	SLR-159-308-2800	159	2800	308	3020	3110	100	210	150	M20	100
	TS-RFSL-240-2	SLR-159-309-2800	159	2800	309	3020	3110	100	210	150	M20	111
	TS-RFSL-240-3	SLR-165.2-308-2800	165.2	2800	308	3020	3110	160	210	150	M20	102
	TS-RFSL-240-4	SLR-165.2-310-2800	165.2	2800	309	3020	3110	160	210	150	M20	113
	TS-RFSL-240-5	SLR-194-308-2800	194	2800	308	3020	3110	117.5	210	150	M20	150
	TS-RFSL-240-6	SLR-194-310-2800	194	2800	310	3020	3110	117.5	210	150	M20	161

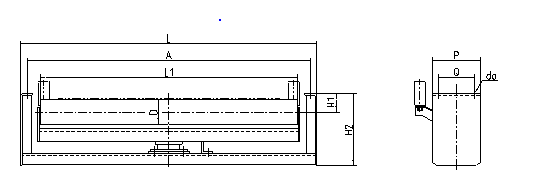

平行调心下托辊标记方法：

TS<探索>-CFA<平行调心下托辊>-40<带宽400mm>-（1）<辊径和轴承型号>

带宽	型号	辊子			轴承型号	A	L	H₁	H₂	P	Q	d₀	重量（Kg)
带宽	型号	辊子型号	D	L₁	轴承型号	A	L	H₁	H₂	P	Q	d₀	重量（Kg)
400	TS-RFA-40	CR-89-204-460	89	460	204	640	690	100	335	120	60	M12	40
450	TS-RFA-45	CR-89-204-510	89	510	204	690	740	100	335	120	60	M12	43
500	TS-RFA-50	CR-89-204-600	89	600	204	740	792	100	335	145	90	M12	46
600	TS-RFA-60	CR-89-204-660	89	660	204	840	890	100	335	120	60	M12	48
650	TS-RFA-65	CR-89-204-750	89	750	204	890	942	100	335	145	90	M12	50
750	TS-RFA-75	CR-114.3-205-850	114.3	850	205	1040	1090	100	347	120	60	M12	58
……

……
2400	TS-RFA-240-1	CR-159-308-2800	159	2800	308	3020	3110	100	545	280	150	M20	250
	TS-RFA-240-2	CR-159-310-2800	159	2800	310	3020	3110	100	545	280	150	M20	265
	TS-RFA-240-3	CR-165.2-308-2800	165.2	2800	308	3020	3110	160	487	210	150	M20	255
	TS-RFA-240-4	CR-165.2-310-2800	165.2	2800	310	3020	3110	160	487	210	150	M20	270
	TS-RFA-240-5	CR-194-308-2800	194	2800	308	3020	3110	117.5	580	210	150	M20	275
	TS-RFA-240-6	CR-194-310-2800	194	2800	310	3020	3110	117.5	580	210	150	M20	290
